Spannwerkzeuge – Garanten für Stabilität
Was die Hände nicht halten wollen oder können, übernehmen Spannwerkzeuge. Sie bündeln Kräfte und bringen Werkstücke sicher zusammen. Sie sind fleißige und unermüdliche Helfer. Ob für professionelle Aufgaben, Heimwerk oder Hobby: Sie sind ein unentbehrliches Werkzeug. Aber Spannwerkzeug ist nicht gleich Spannwerkzeug. Hier lesen Sie, für welche Aufgaben welches Spannwerkzeug geeignet ist und worauf es beim Kauf ankommt.
Spannwerkzeuge werden auch als Spannmittel oder Spannzeug bezeichnet. Unterschiedliche Berufsgruppen wie beispielsweise Schreiner, Zimmerleute, Trocken- und Metallbauer sind auf Spannwerkzeuge angewiesen. Auch Heimwerker greifen bei der Arbeit mit verschiedenen Materialien auf Spannwerkzeuge zurück. Zugleich werden sie auch in der Fertigungstechnik eingesetzt. Somit sind sie ebenfalls ein wichtiges Instrument im Maschinenbau und der Produktion.
Generell betrachtet sind Spannwerkzeuge Vorrichtungen, mit denen Werkstücke festgehalten oder in Position gebracht werden.
Wozu brauchen Handwerker Spannwerkzeuge?
Spannwerkzeuge dienen Handwerkern zu drei unterschiedlichen Zwecken:
Mit ihrer Hilfe werden Werkstücke fixiert, um diese von Hand oder mit Maschinen weiter zu bearbeiten.
Sie schaffen die Basis dafür, dass Bauteile miteinander verbunden werden können, beispielsweise durch Leimen oder Schweißen.
Sie ermöglichen das Spreizen der Werkstücke von innen und bewirken ein Gegenhalten.
Beispiele für ihren Einsatz sind, wenn Handwerker:
Möbel- und Werkstücke verleimen.
Tür- oder Fensterrahmen montieren.
Bretter oder Platten an Decken und Schrägen befestigen.
Werkstücke zur weiteren Bearbeitung in Position halten.
Metallstücke zusammenschweißen.
Worauf Sie beim Kauf der Spannwerkzeuge achten sollten
Vor dem Kauf der Spannwerkzeuge sollten Sie einige Aspekte beachten. Wählen Sie falsche Spannwerkzeuge aus, besteht die Gefahr, dass:
Werkstücke beschädigt werden.
Sie sich selbst verletzen.
Diese nicht für die geplante Spannarbeit geeignet sind.
Worauf Sie achten sollten:
Druckplatten
Spannwerkzeuge sind mit Druckplatten ausgestattet.
Druckplatten treten direkt mit den zu fixierenden Werkstücken in Kontakt und halten sie fest. Dabei muss die Spannkraft so angepasst werden, dass die Werkstücke nicht beschädigt werden. Bei empfindlichen Oberflächen bieten Schutzkappen auf den Druckplatten besonderen Schutz. Es gibt Spannwerkzeuge, bei denen die Druckplatten austauschbar sind.
Spannkraft
Die Spannkraft ist ein Indikator dafür, wie hoch der ausgeübte Druck auf Werkstücke ist. Sie wird entweder in Newton (N) oder in Kilogramm (kg) angegeben. Wenn Sie Möbelstücke verleimen, Holzbretter pressen oder Metallstücke schweißen, benötigen Sie mehrere 1.000 N. Für das Pressen und Verleimen von kleineren Holzwerkstücken reichen jedoch meist wenige 100 N aus. Grundsätzlich sollten Sie darauf verzichten, mit überhöhter Spannkraft zu arbeiten. Eine zu hohe Kraft kann Ihr Material beschädigen.
Spannweite
Spannweite und Ausladung sind entscheidende Faktoren für die Leistungsfähigkeit von Spannwerkzeugen.
Mit Spannweite ist die maximale Entfernung zwischen den Druckplatten oder auch Spannbacken gemeint. Somit gibt die Spannweite an, wie lang die zu spannenden Werkstücke maximal sein können. Die Spannweite wird in Millimetern angegeben.
Ausladung
Mit Ausladung ist die Entfernung zwischen Innenseite der Schiene und Mitte der Druckplatte gemeint. Sie wird ebenfalls in Millimetern angegeben.
Spannarme
Alternativ bezeichnet man Spannarme auch als Bügel oder Ausleger. An deren Enden befinden sich Druckplatten, mit denen Werkstücke fixiert werden. Spannwerkzeuge bestehen:
Entweder aus einem beweglichen und einem fest montierten Spannarm.
Oder aus beidseitig bedienbaren Spannarmen.
Grundsätzlich gilt: Je weiter die Spannarme voneinander entfernt sind, desto größer ist die Spannweite!
Gewindespindel
Durch Zudrehen der Gewindespindel wird die Druckplatte des beweglichen Spannarams in Bewegung versetzt.
Die Gewindespindel wird auch als Bewegungsschraube bezeichnet. Sie trägt dazu bei, dass rotierende Bewegungen in translatorische umgewandelt werden. So bewegen sich alle Punkte eines Gegenstands parallel in die gleiche Richtung. Wird die Gewindespindel zugedreht, kommt die Druckplatte des beweglichen Spannarms in Bewegung.
Schienenquerschnitt
Die Größe des Schienenquerschnitts ist ein Indikator für die Spannkraft.
Der Schienenquerschnitt beziehungsweise -durchmesser wird mit Hilfe der Breite und Dicke einer Schiene berechnet und in Millimetern angegeben. Grundsätzlich gilt folgende Regel: Je größer der Schienendurchmesser, desto größer die Spannkraft und desto gröber die Zwinge.
Mehr Informationen dazu, welches Spannwerkzeug für Sie am nützlichsten ist, finden Sie im Abschnitt Die Arten der Spannwerkzeuge.
Spannwerkzeuge bestehen aus:
Stahl.
Temperguss.
Magnesium.
Zinkdruckguss.
Holz.
Kunststoff.
Stahl und Temperguss sind bei Spannwerkzeugen gängige Materialien. Bei Temperguss-Schraubzwingen beispielsweise sind die Spannarme aus Temperguss. Die Schienen sind hingegen aus Stahl und garantieren die nötige Elastizität beim Spannen. Während Temperguss pulverbeschichtet ist, ist Stahl verzinkt.
Magnesium wird bei Spannwerkzeugen eher seltener verwendet. Obwohl der Werkstoff besonders leicht ist, zeichnet er sich durch hohe Stabilität aus. Folglich macht der Einsatz von Magnesium eine Zwinge leicht und verleiht ihr dennoch relativ hohe Spannkräfte.
Spannwerkzeuge aus Zinkdruckguss und Holz eignen sich grundsätzlich für leichtere und feine Spannarbeiten. Insbesondere Spannwerkzeuge aus Holz sind mit Korkschutzkappen ausgestattet. Diese sind ideal für sensible Oberflächen.
Aber auch Kunststoff kann bei einem Spannwerkzeug eingesetzt werden. Glasfaserverstärkter Kunststoff sorgt dabei für die notwendige Robustheit und kommt beispielsweise bei Einhandzwingen zum Einsatz.
2. Die Arten der Spannwerkzeuge
Grob kann man Spannwerkzeuge in zwei verschiedene Arten unterteilen:
Spannwerkzeuge zum Verbinden beziehungsweise Zusammenziehen von Werkstücken. Sie erleichtern das Leimen, Schrauben oder Schweißen.
Spannwerkzeuge zum Festhalten eines Werkstücks, um es weiter zu bearbeiten. Dazu zählen Tätigkeiten wie Schleifen, Bohren oder Feilen.
Je nach Verwendungszweck stehen Ihnen für Spannarbeiten vielfältige Spannwerkzeuge zur Verfügung. Im folgenden Abschnitt erhalten Sie daher einen kurzen Auszug aus der großen Bandbreite an Spannwerkzeugen.
Schraubzwingen
Schraubzwingen zählen zu den bekanntesten Spannwerkzeugen.
Schraubzwingen besitzen eine Schiene und zwei Spannarme, die mit Druckplatten ausgestattet sind. Es gibt Sonderfälle, bei denen beide Spannarme bedienbar sind. Mit Hilfe der Spannarme pressen Sie Gegenstände zusammen oder halten sie fest.
Um Werkstücke mit Schraubzwingen zu spannen, positionieren Sie diese zwischen den Druckplatten beider Spannarme. Im nächsten Schritt schieben Sie den beweglichen Spannarm der Schiene entlang zum Werkstück, bis die Druckplatten beider Spannarme anliegen. Durch den beweglichen Spannarm führt eine Gewindespindel. An dieser ist ein Holz-, Kunststoff-, Knebel-, oder Klappgriff sowie eine Druckplatte angebracht. Drehen Sie am Griff, um die gewünschte Spannkraft aufzubringen.
Schraubzwingen sind selbsthemmend. Das bedeutet, dass aufgrund eines durch Reibung verursachten Widerstands der bewegliche Spannarm nicht mehr rutscht. Somit verkantet er sich. Folglich können Sie arbeiten, ohne dass Ihnen die Spannarme und Werkstücke abrutschen. Schraubzwingen haben Spannweiten von 100 bis 1.000 mm. Die Ausladungen liegen zwischen 50 bis 175 mm.

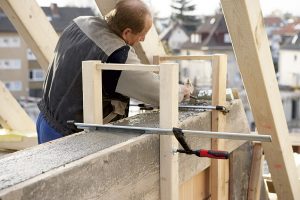

Größere Schraubzwingen werden als Schraubknechte bezeichnet und haben Spannweiten bis zu 3.000 mm. Sie eignen sich für grobe Arbeiten und haben keine Kunststoffschutzkappen. Tiefenspanner sind ebenfalls eine Untergruppe der Schraubzwingen und eignen sich für extratiefe Spannanwendungen. Deren Ausladungen liegen zwischen 200 bis 500 mm.

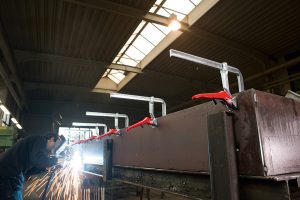

Hebelzwingen
Durch ihre spezielle Grifftechnik spannen Hebelzwingen schneller als Schraubzwingen.
Im Vergleich zu Schraubzwingen lassen sich Hebelzwingen bis zu 5 Mal schneller spannen und lösen. Denn Hebelzwingen haben eine andere Grifftechnik und bauen somit die Spannkraft anders auf. Die Zwinge nutzt die natürliche Kraft des Hebels. Statt eines Gewindes verfügt sie, ähnlich einer Ratsche, über einen Rastmechanismus mit Zahnsegment. Schon mit wenig Kraftaufwand werden so schnell hohe Spannkräfte erreicht. Durch Betätigen des Hebelgriffs, bauen Sie Druck auf und das Werkstück wird fixiert. Dabei ermöglicht der vielstufige Rastmechanismus, dass Sie die Spannkraft perfekt auf das Werkstück abstimmen können. Außerdem sind sie sicherer bei Vibrationen.
Bandspanner
Mit Bandspannern verleimen und spannen Sie Rahmen schonend.
Bandspanner beziehungsweise Rahmenpressen werden vorzugweise im Fenster-, Tür- und Möbelbau eingesetzt. Sie ermöglichen schonendes Verleimen und Spannen von Rahmenkonstruktionen sowie Rundungen. Indem Sie eine Kurbel drehen, wird der Rahmen innerhalb des Bandes fixiert und eingespannt. Mit vier Vario-Ecken schonen und richten Sie die Ecken aus. Dabei handelt es sich um Druckplatten aus glasfaserverstärktem Kunststoff. Hier sehen Sie, wie Sie das Rahmenpressen-Set KP korrekt anwenden.
Türenspanner
Türenspanner eignen sich zum Verleimen und Pressen von größeren Holzplatten.
Türenspanner werden auch Leim- oder Plattenpressen genannt. Sie eignen sich beispielsweise für die Herstellung von Vollholz-Tischplatten. Dazu werden mehrere Vierkanthölzer miteinander verleimt.
Klemmzangen
Klemmzangen sind einhändig bedienbar und werden unter anderem im Musikinstrumentenbau eingesetzt.
Kleinere Werkstücke spannen Sie einhändig mit Klemmzangen, auch Federzwingen genannt. Sie öffnen zwischen 2 cm bis 17 cm und erzielen geringere Spannkräfte.
Schraubstöcke
Mit Schraubstöcken fixieren Sie vor allem Werkstücke zur weiteren Bearbeitung. Alle Schraubstöcke funktionieren nach dem gleichen Prinzip. Schraubstöcke haben zwei Spannbacken. Während eine Backe am Grundkörper fest angebracht ist, sitzt die andere auf einer Führungsschiene. Indem Sie die Spindelkurbel drehen, gleitet die Backe auf der Führungsschiene in Richtung der feststehenden Backe. Dadurch wird das Werkstück zwischen den Backen eingespannt. Schraubstöcke haben folgende Eigenschaften:
Sie haben entweder winkelförmige (90 Grad) oder U-förmige Spannbacken für rundliche Werkstücke.
Der Antrieb von Schraubstöcken erfolgt entweder hydraulisch oder mechanisch.
Schraubstöcke ermöglichen Querspannungen oder sind kippbar.

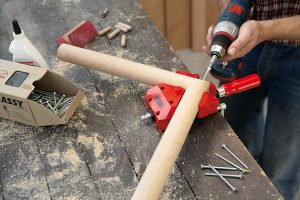

Eckschraubstöcke werden alternativ als Winkelspanner bezeichnet und auf Werkbänken befestigt. Mit Eckschraubstöcken lassen sich zwei Teile zueinander im rechten Winkel halten, um sie anschließend miteinander zu verbinden.
3. Voraussetzungen für den Kauf und den Einsatz der Spannwerkzeuge
Um Ihnen die Kaufentscheidung und Bedienung von Spannwerkzeugen zu erleichtern, haben wir für Sie die wichtigsten Aspekte zu Spannwerkzeugen notiert.
Tipps zum Kauf der Spannwerkzeuge
Machen Sie sich vor dem Kauf bewusst, zu welchem Verwendungszweck Sie ein Spannwerkzeug benötigen.
Je nach Größe und Material des Werkstücks benötigen Sie unterschiedlich hohe Spannkräfte.
Achten Sie nicht auf den günstigsten Preis, sondern auf eine hochwertige Qualität. Eine Zertifizierung durch TÜV, Dekra oder der Deutschen Gesetzlichen Unfallversicherung kann Ihnen zusätzliche Sicherheit bieten.
Nehmen Sie Spannwerkzeuge vor dem Kauf in die Hand und probieren Sie diese aus. Dadurch testen Sie selbstständig die Qualität des Spannwerkzeugs.
Wenn Sie im Freien arbeiten, greifen Sie auf verzinkte und brünierte Spannwerkzeuge zurück. Denn sie sind rosthemmend.
Tipps zur Bedienung der Spannwerkzeuge
Mit kleineren Spannwerkzeugen erreichen Sie eher geringere Spannkräfte.
Je nach gewünschter Verteilung des Anpressdrucks verwenden Sie Zulagen oder passendes Zubehör.
Achten Sie auf den richtigen Anpressdruck. Bereits ein Minimum an zu viel Druck reicht aus, um Werkstücke zu beschädigen.
Fehlt Ihnen die nötige Erfahrung, greifen Sie zunächst auf Ausschussmaterial zurück. An diesem testen Sie, wie hoch die maximale Spannkraft sein darf.
Wenn eine Gebrauchsanleitung beiliegt, informieren Sie sich gezielt in dieser darüber, wie Sie das Spannwerkzeug korrekt anwenden. Bewahren Sie diese am besten auf. Renommierte Hersteller wie BESSEY bieten Gebrauchsanleitungen auch online zu ihren Produkten an.
4. Spannwerkzeuge für Schreiner, Trocken- und Metallbauer
Spannwerkzeuge für Schreiner

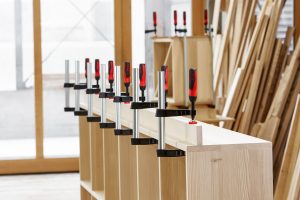

Temperguss-Schraubzwingen
Temperguss-Schraubzwingen ermöglichen starres und kraftvolles Spannen.
Temperguss-Schraubzwingen zählen in einer Schreinerei zur Werkzeug-Grundausstattung. Ihre Spannarme bestehen – wie der Name besagt – aus Temperguss. Die Zwinge wird dadurch unnachgiebig und ermöglicht einen, mit wenigen Spindelumdrehungen, schnellen Spannkraftaufbau. Der Anwender spürt beim Aufbringen der Spannkraft unmittelbar den Widerstand und weiß damit genau, wie stark er die Zwinge noch anziehen muss, damit sie festsitzt.
Sie sind ideal geeignet für alle Anwendungen, die ein kraftvolles und starres Spannen erfordern, wie beispielsweise beim Verleimen von Vollholz. Je nach Ausführung sind bis zu 6.000 N Spannkraft möglich. Die Schienen der Temperguss-Schaubzwingen bestehen aus Stahl.
Korpuszwingen
Korpuszwingen sind ideal für Spannarbeiten auf großen Flächen.
Schreiner nutzen Korpuszwingen, auch Flächenspanner genannt, um großflächige Spannarbeiten materialschonend und exakt rechtwinklig umzusetzen. Dies ist möglich, da die Spannflächen groß und genau parallel geführt sind. Korpuszwingen sind bis zu 2,5 m lang und erzielen Spannkräfte bis zu 8.000 N. Die Spannkraft wirkt dabei nicht punktuell, sondern auf die gesamte Spannfläche.
Ein weiterer Vorteil von Korpuszwingen besteht darin, dass sie Schieber auf der Schiene haben. Einerseits verhindern diese den direkten Kontakt von Werkstück und Schiene. Andererseits lassen sich damit die Zwingen auf Tischen aufstellen und als Leimzwingen nutzen. So lassen sich einzelne Holzbretter zu einem größeren Brett verleimen. Darüber hinaus gibt es viele weitere Anwendungsmöglichkeiten durch ausgetüfteltes Zubehör. Wie Sie mit Korpuszwingen-Verlängerungen Spannweiten vergrößern können, zeigt Ihnen dieses Video.

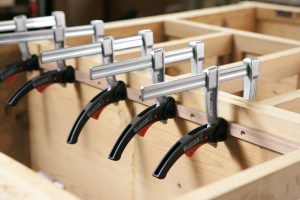

Leichte Hebelzwingen
Leichte Hebelzwingen werden vor allem auf Baustellen für Montagearbeiten genutzt.
Soll ein Werkstück vor Ort auf der Baustelle montiert werden oder werden mehrere Zwingen zum Festspannen benötigt, sind leichte Zwingen, die schnell anzubringen sind, besonders hilfreich. Hebelzwingen mit Spannarmen aus Magnesium und einer Stahlschiene ermöglichen trotz ihres leichten Gewichtes bis zu 1.200 N Spannkraft.

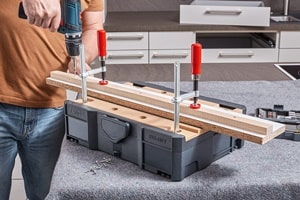

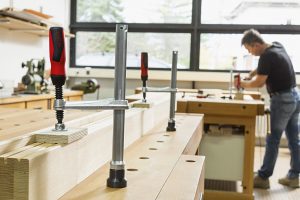

Spannelemente für Werkbänke
Spannelemente für Werkbänke funktionieren genauso wie Schraubzwingen.
Um auf Werkbänken mit Lochsystem Werkstücke zur Bearbeitung sicher zu fixieren, bedarf es spezieller Spannelemente. Sie funktionieren wie Schraubzwingen, bestehen jedoch nur aus einer Schiene, einem Gleitbügel – entweder mit fixer oder variabler Ausladung – und einem Griff mit Druckplatte. Zu den Griffvarianten zählen 2-Komponenten-Kunststoff-, Knebel- und Hebelgriff.
Dadurch, dass es verschiedene Lochdurchmesser gibt, müssen passende Adapter mit dem Spannelement verbunden werden. So ergänzt lassen sie sich dann werkzeuglos in alle gängigen Werkbänke einsetzen.
Spannwerkzeuge für Trockenbauer

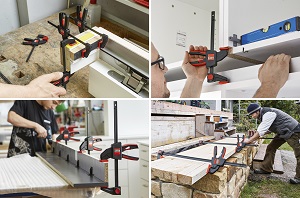

Einhandzwingen
Einhandzwingen sind einhändig bedienbar und eignen sich für Überkopfarbeiten.
Einhandzwingen sind eine eigene Hauptgruppe. Wie der Name bereits erahnen lässt, sind sie einhändig bedienbar. Das heißt: Sie können gleichzeitig mit der einen Hand ein Werkstück halten und mit der anderen Hand die Zwinge betätigen. Somit eignen sie sich auch für Überkopfarbeiten.
Im Vergleich zu Temperguss-Schraubzwingen sind deren Spannkräfte jedoch geringer. Je nach Typ erzielen sie bis zu 3.500 N. Es gibt auch Ausführungen, die für Spreizarbeiten anwendbar sind.
Decken- und Montagestützen
Decken- und Montagestützen kommen speziell an Decken und Schrägen zum Einsatz.
Decken- und Montagestützen eignen sich für Montagearbeiten an Decken und Schrägen. Hinzu kommt, dass sie Bretter, Paneele, Folien und Platten festhalten. Grundsätzlich bestehen Decken- und Montagestützten aus Teleskopstangen. Diese setzen sich aus einem inneren und äußeren Stahlrohr zusammen. Durch einen speziellen Mechanismus wird die Teleskopierung ausgelöst.
Eine Decken- und Montagestütze hat an beiden Enden eine rutschhemmende Auflageplatte. Einerseits sichert die untere Auflageplatte gegen ein Wegrutschen ab. Andererseits drückt die obere Auflageplatte Werkstücke an Decken. Bei komplett eingefahrener Teleskopstange halten sie bis zu 350 kg schwere Baumaterialen.
Spannwerkzeuge für Metallbauer

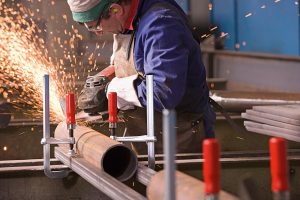

Ganzstahl-Schraubzwingen
Ganzstahl-Schraubzwingen werden vorzugsweise im Metallbau eingesetzt.
Ganzstahl-Schraubzwingen, mit einer Spannkraft von bis zu 6.000 N, sind übliche Spannmittel für Metallbauer. Schiene und oberer Spannarm sind aus einem Stück geschmiedet, vergütet und verzinkt. Dadurch wird die besondere federnde Eigenschaft der Ganzstahl-Schraubzwinge erzielt. Das bietet Ihnen folgende Vorteile:
Zum einen lässt sich die Spindel öfter, als von Temperguss-Schraubzwingen gewohnt, bis zum Erzielen der gewünschten Spannkraft drehen. So lässt sich der Druck perfekt auf die Anforderungen des Werkstücks abstimmen.
Zum anderen sind Ganzstahl-Schraubzwingen unempfindlicher gegenüber Vibrationen als starr spannende Temperguss-Zwingen. Erschütterungen lassen sich teilweise abfangen und die Zwingen müssen nicht so schnell nachgezogen werden. Daher verwenden Metallbauer Ganzstahl-Schraubzwingen, wenn sie Werkstücke zum Schweißen, Fräsen, Sägen oder Trennschneiden fixieren müssen. Wie Sie die Ganzstahl-Schraubzwinge GZ-GK an schwer zugänglichen Stellen richtig nutzen, zeigt BESSEY Ihnen im folgenden Video.

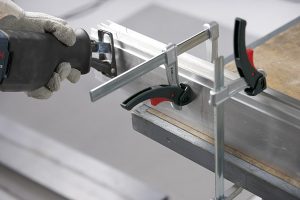

Hebelzwingen
Hebelzwingen besitzen einen Hebelgriff, mit dem Sie Werkstücke fixieren.
Hebelzwingen zählen auch zu den Ganzstahlzwingen, haben jedoch anstelle eines Gewindegriffs einen Hebelgriff zum zügigen Fixieren von Werkstücken. Dies zahlt sich vor allem beim Bearbeiten langer Werkstücke aus, wenn viele Haltepunkte notwendig sind.
Hebelzwingen erzielen je nach Baugröße Spannkräfte bis zu 9.500 N. Ein Rastmechanismus gewährleistet die richtige Dosierung und Vibrationsresistenz.

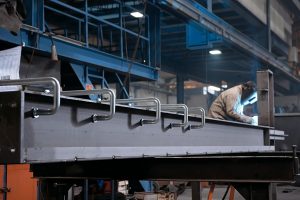

U-Zwingen
U-Zwingen ermöglichen durch Ihre Konstruktion übergreifendes Spannen.
U-Zwingen sind ein Subtyp der Ganzstahl-Schraubzwingen. Der entscheidende Unterschied besteht darin, dass die Festbügel U-förmig gebogen sind. Durch diese Konstruktion ist übergreifendes Spannen ohne Hilfsmittel möglich. Die Druckplatten sind hitzebeständig und bis 35 Grad schwenkbar. Je nach Modell ermöglichen U-Zwingen Spannkräfte bis zu 22.000 N.

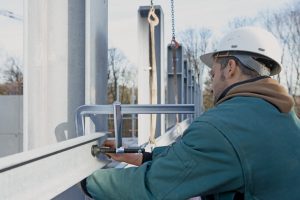

Hochleistungszwingen
Hochleistungszwingen zeichnen sich durch hitzebeständige Druckplatten aus.
Hochleistungszwingen sind besonders stabil und bestehen aus Stahl. In der Regel enthalten sie hitzebeständige Spezialdruckplatten. Je nach Typ und Ausführung lassen sich mit Hochleistungszwingen Spannkräfte bis zu 35.000 N erzielen. In diesem Videoerläutert Ihnen BESSEY die Besonderheiten der Hochleistungszwingen SLM und SGM.
Spannelemente für Schweißtische
Spannelemente für Schweißtische sind für verschiedene Lochdurchmesser erhältlich.
Um auf Schweißtischen mit Lochungen Werkstücke zu fixieren, benötigen Metallbauer speziell dafür konzipierte Spannelemente. Sie sind für unterschiedliche Lochdurchmesser erhältlich, verfügen über eine fixe oder variable Ausladung und umfassen drei Griffvarianten. Neben diesen Standard-Spannelementen gibt es weitere Ausführungen und Zubehör. Hier sehen Sie, welche Vorzüge Spannelemente für Schweißtische bieten.

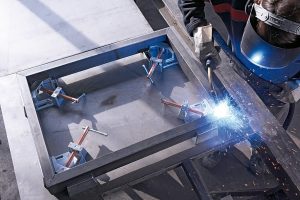

Metallwinkelspanner
Metallwinkelspanner eignen sich für Schweißarbeiten im 90 Grad-Winkel.
Metallwinkelspanner sind ideale Spannmittel, um Werkstücke im 90 Grad-Winkel zu schweißen oder zu montieren. Im Regelfall besitzen sie eine Spindelmutter, die die Druckbacken an das Werkstück anpressen. Ist die Spindelmutter gelenkig gelagert, können Werkstücke sogar unterschiedlich breit sein. In diesem Videosehen Sie, worauf es bei der Anwendung des Metallwinkelspanners WSM ankommt.
5. Kosten für Spannwerkzeuge
Die Kosten für Spannwerkzeuge variieren stark.
Die Kosten für Spannwerkzeuge variieren und hängen von folgenden Faktoren ab:
Qualität.
Art.
Materialbeschaffenheit.
Spannweite.
Ausladung.
Schienendurchmesser.
Spannkraft.
Spannwerkzeuge gibt es in verschiedenen Preiskategorien. Daher lassen sich über die Kosten keine pauschalen Urteile fällen. Lassen Sie sich vor dem Kauf von Spannwerkzeugen von einem Fachhändler beraten oder informieren Sie sich direkt beim Hersteller. Gehen Sie davon aus, dass Sie mehrere Spannwerkzeuge in unterschiedlichen Größen benötigen. In Kombination mit dem passenden Zubehör kommt schnell eine höhere Summe zusammen.
6. Fazit – Spannwerkzeuge sind ideal für Handwerker und Heimwerker
Spannwerkzeuge gehören zur Grundausstattung eines jeden Handwerkers und Heimwerkers. Vor allem bei der Bearbeitung von Holz und Metall sind sie essenziell. Bevor Sie sich welche kaufen, machen Sie sich Gedanken über den Verwendungszweck. Beabsichtigen Sie kleinere Werkstücke zu verleimen oder zu bearbeiten, reichen bereits leichte Spannwerkzeuge. Möchten Sie hingegen Bretter an Wänden montieren oder Werkstücke zusammenschweißen, benötigen Sie spezielle Spannwerkzeuge.
Nur mit dem passenden Spannwerkzeug lassen sich Werkstücke perfekt fixieren. Somit garantieren Ihnen Spannwerkzeuge die nötige Sicherheit und zeichnen sich durch hohen Benutzerkomfort aus.
7. Produktempfehlung von BESSEY
Sie sind auf der Suche nach dem passenden Spannwerkzeug? Dann wenden Sie sich an BESSEY! Das Familienunternehmen aus Bietigheim-Bissingen ist ein renommierter Experte auf dem Gebiet der Spann- und Schneidtechnik. Die Produkte von BESSEY bestehen aus hochwertigen Materialien und sorgen für Sicherheit. Der Qualitätshersteller bietet eine riesige Produktpalette an, um für jede Spannsituation die optimale Lösung bereitzustellen.
Mit den Produkten des prämierten Herstellers spannen Sie schnell, sicher und stark mit der optimalen Spannweite und -kraft. So sind Sie auf der sicheren Seite und haben Spaß bei der Arbeit.
Beispielhaft empfehlen wir hier Produkte:
Für die Arbeit an Holz
Temperguss-Schraubzwinge mit 2-Komponenten-Kunststoffgriff TG-2K
Die Temperguss-Schraubzwinge TG-2K ermöglicht starres Spannen und ist ideal für Verleimungen.
Die TG-2K von BESSEY eignet sich für alle Arten von Verleimungen. Mit ihr lassen sich Spannkräfte bis zu 6.000 N erzielen. Das starre Spannen hat den Vorteil, dass Sie mit wenigen Spindelumdrehungen schnell die gewünschten Spannkräfte erreichen.
Kennzeichnend für die TG-2K ist die Hohlprofilschiene mit 6-fach Riffelung und ein Gewindestift hinten im Gleitbügel. Dieser greift in die Schienenriffelung und verhindert ein ungewolltes Abrutschen des Gleitbügels. Das sorgt für zusätzliche Sicherheit und Komfort.
Die beiden Bügel bestehen aus Temperguss und sind pulverbeschichtet, was für eine lange Lebensdauer sorgt. Die Bügel besitzen außerdem ein Wellenprofil, welches gegen Torsionskräfte bei schrägem Spannen wirkt. Die am Gleitbügel montierte Spindel mit Trapezgewinde ist oberflächenbeschichtet. Dadurch bleibt sie leichtgängig. Sowohl die tellerförmige Druckplatte als auch der Griff mit Spindel sind austauschbar. So nutzen Sie die Zwinge über einen langen Zeitraum und erzielen sehr gute Ergebnisse.
Für die Arbeit im Trockenbau
Decken- und Montagestützen von BESSEY erleichtern Trockenbauern die alltägliche Arbeit. Mit ihnen lassen sich Gipskartonagen, Dachlatten, Metallleisten, Folien und Holzbretter problemlos an Decken fixieren. Dies gilt sogar für den Einsatz an Schrägen, da die Kontaktflächen von -45 Grad bis + 45 Grad schwenkbar sind. Bei BESSEY stehen Ihnen je nach Anforderung zwei Optionen offen:

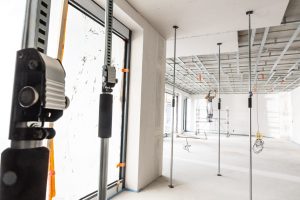

Decken- und Montagestütze ST
Die Decken- und Montagestütze ST eignet sich für Spannarbeiten an Decken und Schrägen.
Die Decken- und Montagestütze ST existiert in drei Größen mit Spannweiten von 75 cm bis 290 cm. Bei komplett eingefahrener Teleskopstange halten sie Gewichte bis zu 150 kg. Alle drei sind sogar GS-zertifiziert und bieten Ihnen damit geprüfte Qualität und Sicherheit.
Einsatzbereiche, die genauen Arbeitsschritte sowie die technischen Details werden Ihnen im nachfolgenden Video präsentiert:
Video: Wie werden Decken- und Montagestützen eingesetzt
Zum Voreinstellen ziehen Sie das Innenrohr aus und lassen es einrasten. Anschließend drehen Sie im Uhrzeigersinn, bis die gewünschte Haltekraft erreicht ist. Zum Abschluss schieben Sie den Sicherungsstift nach rechts. Zum Entspannen drehen Sie am Schaumstoffgriff gegen den Uhrzeigersinn und schieben den Sicherungsstift nach links. Nun müssen Sie nur noch die Lösetaste betätigen und schon können Sie das Innenrohr wieder einfahren.

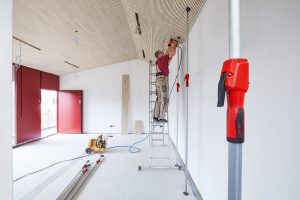

Decken- und Montagestütze STE mit Pumpgriff
Die Decken- und Montagestütze STE von BESSEY hat einen integrierten Pumpmechanismus, der eine einhändige Bedienung ermöglicht.
Die Decken- und Montagestütze STE ist eine Produktneuheit und zeichnet sich durch einen bereits integrierten 2-Komponenten-Kunststoffgriff mit Pumpmechanismus aus. Dieser ermöglicht Ihnen eine komfortable Einhandbedienung. Diese Neuheit von BESSEY ist in drei Ausführungen mit Spannweiten von 145 cm bis 370 cm erhältlich. Ihre Belastungsgrenze bei minimaler Auszugslänge beträgt 350 kg.
Über die vielfältigen Anwendungsbereiche, die Funktionsweise und technischen Raffinessen klärt Sie BESSEY in diesem Video auf:
Video: Mit einer STE arbeiten Sie komfortabler und schneller
Zur groben Voreinstellung ziehen Sie das Innenrohr aus. Dieser Arbeitsschritt geht einfacher, wenn Sie zusätzlich die Schnellverschiebe-Taste drücken. Zur Feineinstellung betätigen Sie einhändig den Pumphebel. Nun drehen Sie im Uhrzeigersinn bis Ihre Montagestütze die gewünschte Haltekraft erreicht. Das Entspannen erfolgt genauso schnell. Einfach gegen den Uhrzeigersinn drehen, Schnellverschiebe-Taste drücken und schon fährt das Innenrohr wieder ein.
Durch den Hebelgriff mit Rastmechanismus erzielt die Hebelzwinge GH von BESSEY die gewünschten Spannkräfte besonders schnell.
Die für den Metallbauer ausgelegte Hebelzwinge GH erzielt Spannkräfte bis zu 8.500 N. Die Bedienung erfolgt über einen Hebelgriff mit Rastmechanismus. Auf diese Weise baut die GH im Vergleich zu einer Zwinge mit Spindelgriff die geforderte Spannkraft 5 Mal schneller auf. Zudem kompensiert die Hebelzwinge Vibrationen besser. Daher ist sie für Schweißarbeiten und Trennschneiden von Metallen ideal. Für eine lange Lebensdauer sorgt der im Griff verbaute Exzenter aus Sinterstahl. Dieser macht die Hebelzwinge GH von BESSEY besonders verschleißfest.
8. Gesamtkatalog von BESSEY
Hier steht Ihnen ein Gesamtkatalog der Firma BESSEY zum Thema Spann- und Schneidwerkzeuge zur Verfügung.
Damit Schraubzwingen auf Dauer optimal funktionieren und maximale Spannkräfte erzielen, benötigen sie regelmäßig Pflege und sollten sorgfältig aufbewahrt werden. Hier liefern wir Ihnen wertvolle Tipps für die Wartung und Lagerung von Temperguss- und Ganzstahl-Schraubzwingen:
Mit Sprühöl sorgen Sie dafür, dass Spindel und Druckplatte leichtgängig bleiben.
Allgemeine Pflege und Reinigung Schraubzwingen
Halten Sie die Schiene stets frei von Fett, Öl oder angetrocknetem Leim.
Reinigen Sie die Schiene mit Lösungsmittel.
Tragen Sie auf Spindel und Druckplatte einen Tropfen Öl bzw. etwas Sprühöl auf. Somit bleiben beide Komponenten leichtgängig.

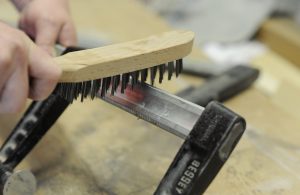

Für die Reinigung der Schienenriffelung eignet sich eine Stahlbürste.
Pflegetipps speziell für Temperguss-Schraubzwingen
Reinigen Sie die Riffelung der Schiene mit einer Stahlbürste.
Rutscht der Gleitbügel durch, drehen Sie die Madenschraube – falls vorhanden – um ¼ zurück.
Das Aufrauen mit Schmirgelleinen bewirkt, dass sich der Gleitbügel sicher verkantet.
Pflegetipps speziell für Ganzstahl-Schraubzwingen
Rauen Sie Glanzstellen an der Schiene mit Schmirgelleinen mit 100er Körnung beidseitig auf, damit stets guter Gripp bestehen bleibt und der Gleitbügel sicher verkantet.
Zwingenwägen ermöglichen mehr Flexibilität und Mobilität bei der Arbeit.
Aufbewahrung von Zwingen

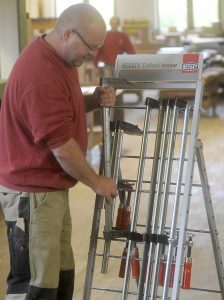

Eine Möglichkeit bietet ein Zwingenwagen. Hierbei handelt es sich in der Regel um eine stabile Metallkonstruktion, die auf Rollen sitzt. So kommt er vor allem im Werkstattbereich zum Einsatz und gewährleistet dort mobiles Arbeiten.
Eine andere Möglichkeit sind individuell gefertigte Regale. Zahlreiche kreative Videoanleitungen im Netz bieten wertvolle Hilfestellung bei der Umsetzung. Lassen Sie sich einfach inspirieren.
Egal ob Zwingenwagen oder Regal: Am wichtigsten ist, dass Sie Ihre Spannwerkzeuge vor Witterungseinflüssen wie Feuchtigkeit schützen.
10. Montage von Türfuttern
Die moderne Technik der Türfuttermontage mittels Montageschaum erfordert Werkzeuge, die ein exaktes Ausrichten und Abstützen ermöglichen. Oft werden einfache Sprieße und Keile verwendet. Weitaus präziser, einfacher und auch materialschonender geht es jedoch mit speziell dafür entwickelten Montagewerkzeugen, die in unterschiedlichen Kombinationen eingesetzt werden können:
Türfutterstrebe TU von BESSEY

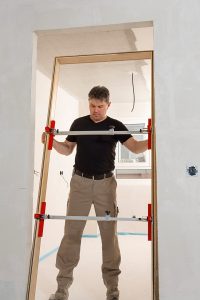

Die Türfutterstrebe gewährt Halt während des Ausschäumens der Mauerfuge.
Herzstück ist immer die Türfutterstrebe. Sie fixiert und stützt das Türfutter während des Ausschäumens der Mauerfuge. Die Türfutterstrebe TU von BESSEY verfügt über kreuzförmige Druckplatten, die mit Hilfe von Klemmteilen am Futter gehalten werden. Filzauflagen auf den Druckflächen schonen dabei empfindliche Oberflächen.
Durch einfaches Umstecken der Klemmteile lassen sich Futtertiefen von 6 bis 13 cm oder 13 bis 30 cm bequem einstellen. Am Inneren des teleskopierbaren Aluminium-Vierkantrohres befindet sich eine mm-Skala für eine genaue Türbreiten-Vermaßung von 56,5 bis 101 cm. Der Einsatz von je einer Türfutterstrebe in Schlosshöhe und unten an der Zarge garantiert absolut parallele Zargenschenkel.
Mit der Artikelbezeichnung TU-Trage ist die Türfutterstrebe TU auch als 6er-Set in einer Nylon-Tasche mit Rollen erhältlich. Die Montagewerkzeuge lassen sich so einfach transportieren und nach ihrem Einsatz sicher und vor Staub geschützt aufbewahren. Zudem bietet die geräumige Tasche die Möglichkeit, Montageschaum oder weitere Werkzeuge zur Türfuttermontage zu verstauen.

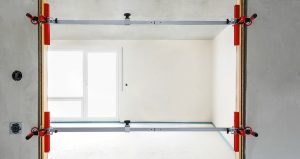

Türfutterstreben verlängern
Mit Adaptern verlängern Sie Türfutter-Montagestreben.
Oft werden heutzutage auch extrabreite Türen eingebaut. Sei es aus optischen Gründen, um ein großzügiges Raumkonzept umzusetzen oder aus praktischen Gründen, um Durchgangsbreiten für eventuell notwendige Gehhilfen zu schaffen. In durchdachten Konzepten ermöglichen Adapter die einfache Verlängerung der vorhandenen Türfutter-Montagestrebe.
So bietet BESSEY mit der Verlängerung TUX die passenden Verlängerungsstäbe, die sich mit wenigen Handgriffen werkzeuglos mit der Türfutterstrebe TU verbinden lassen. Bei Einsatz eines einzigen Verlängerungsstabes erzielt sie bereits eine Reichweite von bis zu 148,5 cm. Werden beide Stäbe mit der TU verbunden, können Türfutter von bis zu 196 cm Breite verbaut werden.
Die Vorteile von Türfutter-Richtzwingen

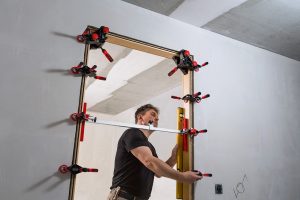

Mit Winkel-Türfutter-Richtzwingen stellen Sie das Türfutter noch exakter und leichter in den Mauerdurchbruch ein.
Um vormontierter Türfutter noch einfacher in den Mauerdurchbruch zu stellen und anschließend exakt auszurichten, nutzen Sie am besten Richtzwingen.
Gefährdet beim Einsetzen ist vor allem das Türfuttereck. Das Aufbrechen der Leimfuge verhindert beispielsweise die Winkel-Türfutter-Richtzwinge WTR von BESSEY. Sie kann bereits bei der Vormontage in die Türfutterecken eingesetzt werden. Dadurch werden diese stabilisiert, d.h. horizontal und vertikal exakt im 90° Winkel gehalten. Das Türfutter lässt sich dann noch seitlich und in der Höhe ausrichten. Entsprechend hilfreich hierfür ist auch die Türfutter-Richtzwinge TFM. Sie ermöglicht das schonende Verschieben des fixierten Türfutters, ohne dabei die Zierfutternut zu verdrücken oder gar fertig tapezierte Wände zu beschädigen.
Wie ein Türfuttermontagesysteme von BESSEY im Detail funktioniert, wird Ihnen im nachfolgenden Video gezeigt.
Video: Das Türfuttermontagesystem von BESSEY
Die Türfutterstrebe TU von BESSEY ist eine einzigartiges Werkzeug für Türfuttermontagen. Gemeinsam mit der Verlängerung TUX, der Winkel-Türfutter-Richtzwinge WTR und der Türfutter-Richtzwinge TFM bildet sie ein perfekt abgestimmtes System. Durch die Nutzung dieses Systems arbeiten Sie komfortabler und präziser.
11. Verlegen von Platten
Wer großflächige Platten mit glatter Oberfläche wie Küchenarbeitsplatten oder Wandverkleidungen perfekt positionieren und verspannen will, sollte auf professionelles Werkzeug, wie Plattenspanner aus dem Hause BESSEY nicht verzichten. Hierfür werden Ihnen zwei Modelle präsentiert:
Der kleine Plattenspanner PS 55
Benötigen Sie niedrige Spannkräfte für das Verarbeiten des Plattenmaterials, greifen Sie auf den Plattenspanner PS 55 zurück.
Sind für das zu verarbeitende Plattenmaterial niedrige Spannkräfte ausreichend, dann eignet sich hierfür der kleinere PlattenspannerPS 55 von BESSEY perfekt. Er verfügt über zwei Saugplatten mit einem Durchmesser von jeweils 120 mm. Durch Umlegen der Spannhebel an den Saugern wird ein Unterdruck erzeugt und der Spanner saugt sich automatisch fest. Die Spannkraft von bis zu 260 N in horizontaler Richtung wird mit Hilfe der exakt verarbeiteten Spindel mit handgerechtem Kunststoffgriff erzielt. Kaltgezogene, galvanisch verzinkte Führungsstäbe in stabilen Aluminiumprofilen verhindern ein Aufwölben beim Spannvorgang. So bleibt der Plattenspanner stets auf einer Ebene und arbeitet präzise. Treten beim Zusammenziehen der Platten Höhenunterschiede auf, lassen sich diese über die Exzenterhebel an den Führungsstäben schnell und einfach regulieren. BESSEY bietet Ihnen für den Plattenspanner PS 55 eine Gebrauchsanleitung an, die Sie als PDF-Dokument auf deren Website herunterladen können.

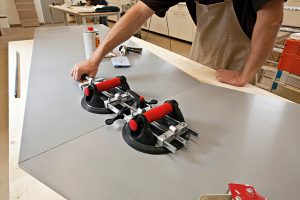

Der große Plattenspanner PS 130
Der Plattenspanner PS 130 ist ideal für das Verspannen schwerer großflächiger Bauteile mit glatter Oberfläche.
Der Plattenspanner PS 130 ermöglicht sogar das Verspannen schwerer großflächiger Bauteile mit glatter Oberfläche. Der hierfür erforderliche hohe Unterdruck an den Saugplatten mit jeweils 210 mm Durchmesser wird durch Betätigen der manuellen Vakuumpumpen erzeugt. So lässt sich eine horizontale Spannkraft von bis zu 1.200 N erzielen. Eine Kontrolle des Vakuums ermöglicht ein Markierungsring am Pumpenstößel. Wird dieser sichtbar, muss nachgepumpt werden. Zum Entfernen des Plattenspanners wird der Löseknopf an den Vakuumpumpen gedrückt, damit der Unterdruck wieder verschwindet. Der Abstand zwischen den beiden Saugplatten kann mit Hilfe der Schnellverstell-Schraube einfach verändert werden. Ist sie gelöst, lassen sich die Sauger entlang der Führungsschienen in die gewünschte Position bringen. Die in eloxierten Aluminiumprofilen geführten Ganzstahlschienen sind auch dafür verantwortlich, dass selbst bei hohen Spannkräften die Saugscheiben exakt in einer Ebene gehalten werden. Eine Gebrauchsanleitung zum PlattenspannerPS 130 können Sie auch direkt bei BESSEY herunterladen.
Gemeinsamkeiten und Unterschiede der Plattenspanner
Die beiden Spannwerkzeuge PS 55 und PS 130 arbeiten mit Vakuumsaugern, die über eine Spindel miteinander verbunden sind. Die beiden Modelle unterscheiden sich in der Erzeugung des Unterdrucks und der damit verbundenen Spannkraft. So lässt sich großflächiges Plattenmaterial in einer Bandbreite von Keramik über Granit, Corian®, Kunststoff, Blech, Glas und sogar Kunststein komfortabel und exakt verarbeiten.
Damit Sie einen besseren Einblick erhalten, werden Sie über die Besonderheiten und Funktionen des Plattenspanners PS 55 im nachfolgenden Videoaufgeklärt. Zudem erfahren Sie in diesem Videoclip, wie Sie mit dem Plattenspanner PS 130 großflächiges und glattes Plattenmaterial spannen.
12. Spannwerkzeuge für die Bodenverlegung
Schwimmend zu verlegende Bodenbeläge wie z.B. Holz- und Kork-Fertigparkett, Laminat oder Platten liegen voll im Trend. Eigens für das noch einfachere und effizientere Verlegen dieser gegenwärtig besonders beliebten Beläge hat BESSEY spezielle Spannwerkzeuge entwickelt:
Der Abstandhalter AV2
Der leichte und kompakte Abstandhalter AV2 ist perfekt geeignet für schwimmend verlegte Laminat- und Fertigparkettböden.
Einer der kritischen Punkte beim Fertigparkett- oder Laminatverlegen ist die Einhaltung des richtigen Wandabstands. Es soll einerseits eine ausreichend große Dehnfuge verbleiben, andererseits soll diese später von der Sockelleiste komplett abgedeckt werden. Dieses Problem löst BESSEY perfekt mit dem stufenlos einstellbaren Abstandhalter AV2. Wie Sie diesen sachgemäß nutzen, erfahren Sie im nachfolgenden Video.
Video: Verlegen von Laminat- und Fertigparkettböden mit dem Abstandhalter AV2
Die Handhabung ist ganz schnell und einfach. Zwischen Wand und Diele eingelegt, lässt sich durch einfaches Drehen des roten Knopfes der Abstand zur Wand einstellen. Wandunebenheiten von 5 bis 20 mm lassen sich so problemlos ausgleichen. Wie groß dieser Abstand genau ist, lässt sich auf einer Millimeterskala ablesen. Neben dem exakten Arbeiten bietet der AV2 auch Vorteile, wenn es darum geht, schöne Ergebnisse beim Verlegen zu erzielen. Dank der 89 mm breiten Anlage- und Abstützfläche werden unschöne Druckstellen an Wand und Dielen vermieden. Mit diesem revolutionären Hilfsmittel gehen selbst handwerklichen Laien Verlegearbeiten ganz einfach von der Hand, denn ein Wegrutschen oder Umkippen des Hilfsmittels – wie bei Keilen oder Klötzchen bekannt – ist beim Arbeiten mit dem BESSEY Abstandhalter ausgeschlossen. Sind die Verlegearbeiten beendet, lässt sich der AV2 nach einfachem Zurückdrehen wieder mühelos entnehmen. Hergestellt aus schlag- und bruchfestem Polyamid ist der Abstandhalter leicht und trotzdem robust. Handlich macht ihn das kompakte Format einer Visitenkarte. Praktisch ist die Verpackung als 4er-Set.
Der Abstandhalter PVA
Mit einer Anlagefläche von 130 mm und einem Verstellweg von 7 bis 35 mm ist der Abstandhalter PVA perfekt für die Verlegung von Massivparkett ausgestattet.
Beim Verlegen von Massivparkett sind die ersten drei Reihen die Herausforderung. Genau dafür hat BESSEY den größeren Abstandhalter PVA entwickelt. Die extra breite Anlagefläche von 130 mm verhindert Kantenbeschädigungen an den Dielen. Der Wandabstand ist hier von 7 bis sogar 35 mm stufenlos einstellbar. Zum Verlegen bis 6 m Zimmerbreiten werden 6 Stück PVA empfohlen. Der Abstandhalter PVA ist auch für die vierte und alle weiteren Reihen eine wertvolle Hilfe, denn jede einzelne Parkettreihe sollte seitlich zur Wand abgestützt werden. Dies wird durch den BESSEY Abstandhalter PVA wesentlich vereinfacht.
Spann- und Verlegehilfe SVH
Die Spann- und Verleghilfe gibt es in zwei Größen – SVH400 für 4 m und die SVH760 für 7,6 m Spannweite.
Die Spann- und Verlegehilfe von BESSEY verkürzt die Verlegezeit von Fertigparkett und Laminat wesentlich. Darüber hinaus wird exakter Wandabstand und geringster Spalt zwischen den Paneelen erzielt. Die SVH besteht aus zwei Blechformteilen, die jeweils die außenliegenden Paneele in der Nut bzw. um die Feder fest umfassen. Sie sind mit einem reißfesten, textilen Spannband aus Polyester verbunden und werden mit einer Gurtratsche gespannt. Die BESSEY Spann- und Verlegehilfe kann ebenfalls zur stirnseitigen Verspannung der Paneele in der Zimmerbreite eingesetzt werden, denn ein Überkreuzen der Spannbänder ist möglich. Der Abstandhalter dient zum Ausgleich an schrägen Wänden. Ohne die beiden leicht demontierbaren Blechformteile kann die SVH auch als Zurrgurt verwendet werden, beispielsweise zur Ladungssicherung ebenso wie zum Bündeln von sperrigen Materialien. Damit bei der Anwendung der SVH nichts schiefgeht, bietet BESSEY Ihnen eine Gebrauchsanleitung an.
13. Spannarbeiten auf engstem Raum
Ist das Werkstück schwer zugänglich und wenig Platz vorhanden, darf der Griff der Zwinge nicht im Weg sein. In diesem Fall hält das BESSEY Sortiment Lösungen parat, die einen freien Zugang zum Arbeitsbereich, auch in schmalen Öffnungen oder an kurzen Überständen gewährleisten.
Wenn es bei Metallarbeiten eng zugeht, leistet die Greifarmzwinge wertvolle Dienste.
So befindet sich beispielsweise bei der mit bis zu 7.500 N Spannkraft ausgestatteten Greifarmzwinge GRA der Knebelgriff hinter der Schiene. Das macht den Weg frei zum Arbeitsbereich und die Spindel bleibt gegen Schweißspritzer geschützt. Die Zwinge kann auch zum Spreizen eingesetzt werden. Dazu wird die Endsicherung an der Schiene gelöst, der Gleitbügel umgesteckt und das als Zubehör erhältliche Druckstück GRD auf der Druckplatte des Festbügels befestigt.
Die GearKlamp GK erreicht mühelos Stellen, an denen Spannarbeiten bislang nicht oder nur schwer möglich waren.
Bei der Getriebezwinge GearKlamp GK ist der ergonomisch geformte 2-Komponenten-Kunststoffgriff mit Schnellverschiebetaste um die Schiene herum positioniert. Mit jedem Dreh am Griff wird die Spannkraft über eine im Gleitbügel verborgene Mechanik auf die Spindel übertragen. Das macht sie im Vergleich zu anderen Schraub-, Hebel- und Einhandzwingen wesentlich kompakter und bietet dem Anwender viele Vorteile. Um welche Vorzüge es sich konkret handelt und wie Sie die GearKlamp GK korrekt anwenden, erläutert Ihnen BESSEY im nachfolgenden Video.
Video: Getriebezwinge GearKlamp GK – das Spannwerkzeug für beengte Platzverhältnisse
Zum einen befinden sich beim Einsatz in beengten Arbeitsbereichen keine störenden Werkzeugbauteile, woran sich der Handwerker stoßen und damit das Werkstück beschädigen oder sich selbst verletzen könnte. Zum anderen ist eine ergonomische Handhabung in jeder Spannsituation garantiert. Denn selbst Spannarbeiten in schmalen Ausschnitten oder vor geschlossenen Flächen lassen sich, ohne Verdrehen der Hand, bequem durchführen. Auch bei beengten Platzverhältnissen, wo herkömmliche Zwingen schwierig oder nicht anwendbar sind, spannt die Getriebezwinge komfortabel mit bis zu 2.000 N.

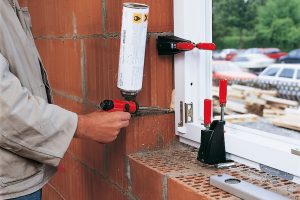

14. Fensterrahmen schnell, exakt ausrichten und fixieren

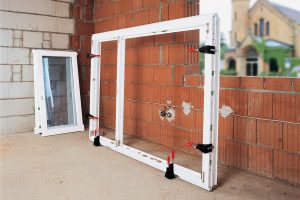

Die Fenster-Richtzwinge wird je Rahmenseite zweimal gesetzt, jeweils etwa 20 cm von der Rahmenecke entfernt.
Fensterrahmen aus Holz, Kunststoff und Aluminium werden mit speziellen „Bohrschrauben“ oder „Rahmenankern“ in der Wand befestigt und mit Montageschaum abgedichtet. Zum Ausrichten des Rahmens werden nach einer provisorischen Sicherheits-Befestigung oftmals Keile verwendet, was jedoch zum Verzug des Rahmens führen kann. Ein exaktes Justieren ist dann nur schwer möglich. Die Fenster-Richtzwinge FRK von BESSEY erleichtert die Montage von Fenstern mit einer Rahmenstärke von 40 bis 85 mm und spart je nach Fenstergröße bis zu 50 % der Zeit ein.
Durch Drehen der Spindel lässt sich der Rahmen exakt ausrichten.
Die Fenster-Richtzwinge wird durch das Drehen der Spindel mit Druckplatte am Rahmenprofil befestigt. Als Abstützung auf der Rahmenaußenseite dienen zwei 30 mm lange Stahlschienen, was einen guten Halt ergibt. Zwischen ihnen ist eine dritte bewegliche Schiene angeordnet. Sie wird von einer zweiten Spindel vor und zurück bewegt zum Verschieben gegen die Wand. Der Verstellweg beträgt dabei 30 mm. Die Abstützung zur Wand erfolgt durch diese Stahlschiene auf einer Länge von 55 mm, parallel zum Wanddurchbruch und innerhalb des Rahmenquerschnittes. Ein Verkanten ist daher nicht möglich. Zusätzlich kann der Rahmen noch in der Tiefe verschoben werden.

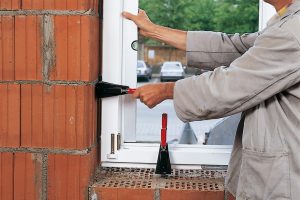

Der ausgerichtete Rahmen wird im Wandausschnitt sicher gehalten, bis die Befestigung abgeschlossen ist.
Durch das Setzen der Fenster-Richtzwingen kann der Rahmen – wie ausgerichtet – gehalten werden, bis weitere Schrauben angebracht sind oder der Rahmen mit Montageschaum zur Wand festgesetzt wurde.
15. Große Spannweiten sicher spannen
Für die Herstellung großer Werkstücke eignen sich Schraubzwingen mit großer Spannweite.
Bei der Herstellung von großen Werkstücken, wie einem Schrank, einer Pergola oder einem Wintergarten, sind zum Spannen und Fixieren Schraubzwingen mit großer Spannweite gefragt. Die für ein optimales Ergebnis erforderlich hohen Spannkräfte sollten von den eingesetzten Spannwerkzeugen auch sicher aufgenommen und übertragen werden. Die beiden folgenden Produktlinien aus dem BESSEY-Sortiment zeichnen sich durch besondere Qualitätsmerkmale aus und eignen sich daher für diese Anwendungen besonders gut:
Für kraftvolles und starres Spannen sind die Temperguss-Schraubknechte TGK ideal geeignet.
Die Original BESSEY Temperguss-Schraubknechte TGK mit Spannweiten bis 3 m eignen sich perfekt, wenn kraftvolles und starres Spannen gefordert ist. Ihr Rückgrat bildet die Hohlprofilschiene im soliden Format 35×11 mm und 6-facher Riffelung. Ober- und Unterteil sind aus hochwertigem Temperguss gefertigt und durch Wellen verstärkt. Sowohl die Schiene als auch das Wellenprofil verleihen dem Spannwerkzeug seine erforderliche Stabilität. Zusätzlich verhindert eine Rutschsicherung das ungewollte Abrutschen oder Lösen der Zwinge, da der im Gleitbügel integrierte Gewindestift in die Schienenriffelung greift. Die Original BESSEY Temperguss-Schraubknechte gibt es in drei unterschiedlichen Griffvarianten, und bei allen sind die Druckplatten schnell werkzeuglos wechselbar.
Wenn bei großen Spannweiten noch mehr Flexibilität gefordert wird, wie z. B. bei der Altbausanierung, dann gibt es dafür bei BESSEY die variablen Hochleistungszwingen-Sets SLV und GSV mit bis zu 3 m Spannweite. Über die Vorzüge dieser Zwingen klärt Sie BESSEY im nachfolgenden Video auf.
Video: Besonderheiten und Anwendungsgebiete der Hochleistungszwingen SLV/GSV
Das Besondere an diesen Zwingen ist, dass sie zwei Gleitbügel und werkzeuglos lösbare Endsicherungen an den Schienenenden haben. So lassen sich die Gleitbügel von Spannen auf Spreizen umstecken, weitere Gleitbügel auf die Schiene aufschieben oder Gleitbügel einfach austauschen. Und wenn auf einer Seite der Gleitbügel entfernt ist, lässt sich die Schiene sogar durch eine Öffnung im Werkstück bzw. Bauteil schieben. Zudem kann das Gewicht der langen Zwinge durch mittige Positionierung am Werkstück optimal verteilt werden – ein Kippen wird somit vermieden. Vergütete Spindeln und hitzebeständige Spezialdruckplatten garantieren darüber hinaus Langlebigkeit, Stabilität und damit ein Plus an Sicherheit.
Neben den komplett montierten Hochleistungszwingen-Sets bietet BESSEY auch umfangreiches Zubehör und schafft damit unzählige Einsatzmöglichkeiten ohne zusätzliche Hilfskonstruktionen.
16. Spannen mit Zangen
Gripzangen sind extrem vielseitig und werden in allen Bereichen eingesetzt, wo es um Halten und Fixieren geht. Ähnlich einer „dritten Hand“ werden sie zum Beispiel beim Schweißen, Löten oder Bohren zur Fixierung von Werkstücken verwendet. Und auch beim Halten einer Klebeverbindung während des Trockenvorganges leisten sie wertvolle Hilfe. Weitere Einsätze sind das Anziehen oder Lösen von Wasserrohren und die Arbeiten im Geländerbau. Für diesen Einsatzzweck werden Gripzangen mit weit ausladenden Backen angeboten, mit denen sich sogar Rohre umschließen und klemmen lassen. Weil Gripzangen so vielseitig sind, werden sie oft auch als Schweißerzangen, Feststellzangen oder Festklemmzangen bezeichnet. Zur besseren Übersicht stellt Ihnen BESSEY im nachfolgenden Video die unterschiedlichen Gripzangen-Varianten und deren Einsatzbereiche detailliert vor.
Video: Gripzangen von BESSEY
Bei BESSEY findet man für all diese unterschiedlichen Einsatzbereiche nahezu immer die passende Variante. Ob zum um- und übergreifenden Spannen oder für das Fixieren nebeneinander liegender Werkstücke – die Original BESSEY Gripzangen sind in jedem Fall ideal. Denn die stufenlos verstellbaren Zangenbacken stehen in jeder Lage parallel oder in der gewünschten Schräge zueinander. Dazu bleibt die eingestellte Spannkraft in jeder Öffnungsstellung des so genannten Zangenmauls konstant erhalten. Und das unabhängig davon, für welche Variante Sie sich entscheiden.
Gripzangen-Arten im Überblick
Exakt paralleles Spannen ermöglicht die Parallel-Gripzange GRZ von BESSEY.
Die Spannbacken der Parallel-Gripzange GRZ bleiben im gesamten Spannbereich parallel übereinander. Zusätzlich können sie mit Hilfe der Schlitzschraube am Griff bis zu 9° in beide Richtungen verstellt werden. Beide Spannflächen haben ein verzahntes Profil für perfekten Halt und die untere zusätzlich eine Prismenaussparung zum Spannen kleiner Rundteile. Die Parallel-Gripzange GRZ gibt es mit 100 oder 200 mm Spannweite und jeweils 65 mm Ausladung. Zum schonenden Spannen empfindlicher Oberflächen liefert BESSEY die passenden Schutzkappen gleich mit.
Die BESSEY C-Gripzange GRZC ermöglicht punktförmiges und beidseitig übergreifendes Spannen.
Mit der C-Gripzange GRZC ist punktförmiges und beidseitig übergreifendes Spannen ein Leichtes. Die gebogenen Spannarme ermöglichen eine Spanntiefe von 40 mm pro Spannarm bei bis zu 110 mm Spannweite und 80 mm Ausladung.

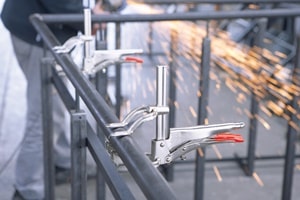

Die Rohr-Gripzange GRZRO hält Rundkörper mit gleichem Durchmesser.
Die Rohr-Gripzange GRZO ist speziell gemacht für die Arbeit an Rohren wie sie im Geländer- und Brüstungsbau häufig vorkommt. Die gabelförmigen Spannarme mit Prismenaufnahmen fixieren Rundkörper bis 110 mm Durchmesser schnell und zuverlässig. Der Abstand zwischen den Gabeln erlaubt ungehinderten Zugang zur Schweißstelle. Zur Verarbeitung von Edelstahlrohren, wie beispielsweise im Geländerbau, ist ein Schutzkappen-Set aus glasfaserverstärktem Polyamid im Lieferumfang enthalten. Die Schutzkappen sind temperaturbeständig bis 200 °C, was zum Heften von Rohren völlig ausreicht. Anschließend wird die Gripzange gelöst und die Rohre rundum verschweißt. Zusätzlich dient die breite Auflage der Schutzkappe am Prisma auch beim Spannen von Kleinteilen. Die Spannbacken der Rohr-Gripzange GRZO haben 65 mm Ausladung und sind selbstverständlich ebenfalls stufenlos verstellbar.
17. Mobiles Arbeiten auf Multifunktionstischen
Multifunktionstische werden immer beliebter. Das liegt sicherlich daran, dass die Tische immer ausgereifter und damit auch stabiler werden. Zudem sind sie leicht und einfach zu transportieren. Daher eignen sie sich ideal für Spannarbeiten auf Baustellen. Um beim Arbeiten auf Multifunktionstischen perfekte Ergebnisse zu erzielen, sind passende Werkzeuge unumgänglich.
Dank des Einsatzes von Niederzugspannern befinden sich im Arbeitsbereich keine störenden Werkzeugteile.
Äußerst hilfreich sind Niederzugspanner, die seitlich am Werkstück angesetzt werden, da keine störenden Werkzeugteile ins Arbeitsumfeld ragen. Dass der Spannhebel zusätzlich seitlich am Spanner platziert ist, sorgt für noch mehr Freiheit, und das Werkstück lässt sich zügig und vollflächig bearbeiten. Das Besondere beim Modell von BESSEY, dem WNS-SET-MFT, ist der zum Patent angemeldete Niederzug-Mechanismus: Er garantiert, dass das Werkstück beim Spannen nicht abhebt und plan auf der Tischplatte aufliegt, was beim Einsatz herkömmlicher Systeme schwerfällt. Das Werkstück sitzt also fester als üblich auf dem Tisch, liegt perfekt flach und lässt sich dadurch exakter bearbeiten.
Der BESSEY Waagrecht-Niederzugspanner hält das Werkstück im gespannten Zustand plan auf der Tischfläche.
Die plane Fixierung des Werkstücks mit einer Spannkraft von bis zu 750 N schafft der innovative Niederzugspanner von BESSEY auch ohne die üblicherweise erforderliche Befestigungsschraube. Ihr Einsatz ist nur dann zwingend notwendig, wenn die für die Platzierung vorgesehenen Löcher verschlissen sind und der eingesetzte Spanner Spiel hat. Das WNS-SET-MFT passt auf alle gängigen Multifunktionstische mit 20 mm Lochdurchmesser und Plattenstärken ab 19 mm – wie Festool MFT oder Sortimo WorkMo. Auch auf Systainern mit Holzeinlage und 20 mm Lochung spannt es zuverlässig. Die im Lieferumfang enthaltenen Bankhaken können zusätzlich als universeller Anschlag für Werkstücke genutzt werden. Detailliertere Informationen zum BESSEY Waagrecht-Niederzugspanner erhalten Sie in folgendem Video.
Leicht und mit nur zwei Fingern erreicht man schnell bis zu 500 N Spannkraft.
Maximale Nutzerfreundlichkeit bietet das BESSEY Spannelement TW20-15-8-KLI. Es bringt alle Vorteile der Hightech-Hebelzwinge KliKlamp auf den Tisch: ein Spannbügel aus Magnesium, ein leichtgängiger Spannmechanismus aus glasfaserverstärktem Kunststoff und eine Schiene aus kaltgezogenem Qualitätsstahl machen das Spannelement mit 300 Gramm besonders leicht und zugleich robust. Mit 150 mm Spannweite und 80 mm Ausladung kann das in der Lochung platzierte Spannwerkzeug sofort zum Einsatz kommen. Es genügt, den Hebel zu betätigen, schon ist das Werkstück durch den vielstufigen Rastmechanismus sicher fixiert. Und dank Sperrklinke sitzt das federnde, elastische Spannelement TW-KLI während der Nutzung – auch bei Vibrationen – sicher und ist nach getaner Arbeit auch schnell wieder gelöst.
Mit der Holzgriffvariante sind 1.800 N Spannkraft schnell erreicht. Noch schneller werden mit der Hebelgriff-Ausführung bis zu 2.400 N erzielt.
Ursprünglich für Führungsschienen entwickelt, sind die Ganzstahl-Tischzwingen von BESSEY auch in der Tischlochung ideal einsetzbar. Statt einer Druckplatte hat ihr Festbügel eine spezielle Form mit 12 x 8 mm. Damit eignen sie sich nicht nur perfekt zum Spannen in Profilen, sondern können auch leicht durch die Lochung der Arbeitstische gesteckt werden. Die Tischzwingen sind in zwei Ausführungen erhältlich: mit Holzgriff (GTR) und mit Hebelgriff (GTRH). Der Vorteil der Zwinge mit Hebelgriff ist, dass sie sich bis zu fünfmal schneller spannen lässt als eine Zwinge mit Spindelgewinde. Darüber hinaus erweist sie sich unempfindlicher gegen Vibrationen. Entfernen lässt sie sich auch wieder schnell und sicher – dank des kunststoffummantelten Lösehebels mit Abgleitschutz.
Die variablen Schnellspanner von BESSEY halten das Werkstück mit bis zu 2.500 N sicher auf dem Tisch.
Aber auch vier Modelle des innovativen BESSEY-Schnellspanners lassen sich auf Multifunktionstischen einsetzen. Dazu zählen die beiden Waagrechtspanner STC-HH50 und STC-HH70, der Schubstangenspanner STC-IHH25 sowie der Senkrechtspanner STC-VH50. Sie können in Verbindung mit dem Adapter STC-SET-T20 mit wenigen Handgriffen auf Multifunktionstischen mit 20 mm Lochdurchmesser und mindestens 19 mm bis maximal 25 mm Plattenstärke befestigt werden. BESSEY bietet den Adapter einzeln, aber auch kombiniert mit einem der erwähnten Schnellspanner als STC-Set an.
Auch unterwegs alles fest im Griff mit dem Schnellspanner-Systainer von BESSEY.
Als praktisches Set für unterwegs bietet BESSEY den Artikel STC-S-MFT an. Hier sind sechs Schnellspanner, sechs Adapter und zwei Ganzstahl-Tischzwingen in einem speziellen Koffer enthalten. Es handelt sich dabei um einen Systainer, der über eine im Deckel integrierte Holzeinlage mit 20 mm-Lochung verfügt. So dient die stapelbare Aufbewahrungs- und Transportbox auch als kleiner, mobilerArbeitstisch, auf dem alle enthaltenen Spannwerkzeuge sofort zum Einsatz kommen können. Selbstverständlich sind sie auch auf Multifunktionstischen anwendbar.
18. Fixieren von Führungsschienen
Sägen, Schneiden, Schleifen – diese Arbeiten zählen zum Arbeitsalltag in Werkstätten und auf Baustellen. Damit die Handhabung der dafür eingesetzten Elektrowerkzeuge fachgemäß erfolgen kann, müssen Führungsschienen sicher fixiert sein.
Die Tischzwinge mit Hebelgriff lässt sich schnell befestigen und lösen. Zudem zeigt sie sich unempfindlich gegenüber Vibrationen.
Vorbild für die Tischzwingen GTR und GTRH sind Ganzstahlzwingen, die BESSEY schon seit Jahrzehnten im Sortiment führt. So ist ihr Festbügel auch aus einem einzigen Stück geschmiedet, was ihnen Stabilität und zugleich Elastizität verleiht. Ihr Festbügel besitzt jedoch keine Druckplatte, sondern ist speziell für Nuten im Format 12 x 8 mm geformt. So eignen sie sich perfekt zum Spannen auf Arbeitstischen und in Profilen. Und somit auch zum schnellen und sicheren Fixieren von Führungsschienen der Marken Festool, Protool, Metabo, Makita und Hitachi. BESSEY Ganzstahl-Tischzwingen gibt es mit ergonomisch geformtem Holzgriff (GTR) in den Spannweiten 120 mm, 160 mm und 300 mm mit jeweils 60 mm Ausladung und Hebelgriff (GTRH) mit 160 mm Spannweite und 60 mm Ausladung. Während bereits mit der GTR eine Spannkraft von bis zu 1.800 N erzielt werden kann, ermöglicht die Hebelgriff-Ausführung sogar eine Spannkraft von bis zu 2.400N.
Die Einhand-Tischzwinge EZR ist sofort einsatzbereit. Alternativ ist sie als Einhandzwinge zum Spannen und Spreizen nutzbar.
Darüber hinaus führt BESSEY noch eine weitere Fixierhilfe für Führungsschienen im Sortiment – die Einhand-Tischzwinge EZR mit Pumpgriff hinter der Schiene. Mit ihrem für Nuten 12 x 6,5 mm bis 12 x 8 mm gefertigten Oberteil und einem speziellen Adapter auf dem Unterteil fixiert sie Führungsschienen verschiedenster Marken sicher mit bis zu 750 N Spannkraft. Wie Sie die Einhand-Tischzwinge EZR von BESSEY in den unterschiedlichsten Einsatzbereichen anwenden, zeigt Ihnen das nachfolgende Video.
Video: Einhand-Tischzwinge EZR von BESSEY
Auch zum Spannen in Profilen sowie auf Arbeitstischen ist die Zwinge geeignet. Dank vieler werkzeugloser Umsteck-Möglichkeiten von Oberteil und Adapter entstehen zudem immer neue Einsatzmöglichkeiten für die Zwinge: zum ganz normalen Spannen oder Spreizen wie auch für übergreifende Fixierarbeiten, wenn der Adapter auf Ober- oder Unterteil geschoben wird. Dank des im Griff positionierten Lösehebels kann der Gleitbügel schnell verstellt und die Zwinge nach vollendeter Arbeit wieder entfernt werden. Ebenfalls „griffbereit“: ein in den Kunststoff-Schutzkappen integriertes Kreuzprisma, um runde, spitze und kantige Teile sicher zu fixieren.
19. Werkstücke sicher spannen – auch bei Vibrationen
Kennen Sie das auch? Sie haben Ihr Werkstück mit Hilfe einer Schraubzwinge zur weiteren Bearbeitung mit einem Elektrowerkzeug festgespannt. Sobald es aber mit dem Sägen, Fräsen oder Schleifen losgeht, lockern sich die Zwingen. Der Grund dafür sind Vibrationen, die auch das beste Gewinde einer Schraubzwinge nicht auf Dauer kompensieren kann. Mit Hebelzwingen passiert Ihnen das nicht. Denn sie verfügen über einen vielstufigen Rastmechanismus, der Ihnen ein dosiertes und vibrationssicheres Spannen ermöglicht. Dies macht sie zu einem besonders sicheren Spannwerkzeug.
Darüber hinaus sind Hebelzwingen auch bis zu fünf Mal schneller gespannt als herkömmliche Schraubzwingen, da sie die natürliche Kraft des Hebels nutzen. Das zahlt sich im Werkstatt- und Baustellenbetrieb vor allem dann aus, wenn viele Zwingen zeitsparend gesetzt und wieder gelöst werden müssen. BESSEY bietet in seinem Werkzeugsortiment eine Vielzahl an Spannwerkzeugen mit Hebelgriff für unterschiedlichste Anwendungen und Anforderungen an. Im folgenden Abschnitt stellen wir Ihnen beispielhaft drei bekannte davon vor:
BESSEY Hebelzwinge GH – kraftvoll in Ganzstahlqualität
Die Hebelzwinge GH spannt kraftvoll mit bis zu 8.500 N.
Die BESSEY Hebelzwinge GH verfügt dank patentiertem Schienenprofil über größere Kraftreserven. Die Spannkraft von bis zu 8.500 N wird besonders gleichmäßig aufgebaut. Dies zahlt sich vor allem bei der Ausnutzung der vollen Spannweite aus. Für eine lange Lebensdauer ist der Gleitbügel äußerst präzise gezahnt und aus Vergütungsstahl im Gesenk geschmiedet. Einen weiteren Pluspunkt in puncto Langlebigkeit gewährleistet der Exzenter aus Sinterstahl, wodurch Reibung und damit Verschleiß dauerhaft verhindert wird. Darüber hinaus sorgt ihr kunststoffummantelter Lösehebel mit Abgleitschutz für Sicherheit beim Lösen der Zwinge.
Hightech-Hebelzwinge – leicht und aus stabilem Magnesium
Die Hightech-Hebelzwinge KLI hält Werkstücke mit bis zu 1.200 N sicher an Ort und Stelle.
Die Hightech-Hebelzwinge KliKlamp KLI ist trotz ihrer Leichtigkeit auch äußerst stabil und eignet sich daher bestens für Arbeiten, die leichte und mittlere Spannkräfte bis zu 1.200 N erfordern. Spannbügel aus Magnesium-Druckguss, ein Spannmechanismus aus glasfaserverstärktem Kunststoff und eine Schiene aus kaltgezogenem Qualitätsstahl – diese Werkstoffkombination macht die Zwinge zum starken Leichtgewicht. Dank ausgeklügelter Mechanik lässt sich diese innovative Zwinge mit nur zwei Fingern sicher spannen und bei gedrückter Sperrklinke blitzschnell wieder lösen. Druck- und Schutzkappe ermöglichen ein schonendes Spannen empfindlicher Werkstücke. Und selbst runde, spitze und kantige Werkstücke werden mit Hilfe des Kreuzprismas, das sich unter der Schutzkappe am oberen Spannbügel befindet, sicher gehalten. Wie Ihnen schnelles und sicheres Spannen mit der KliKlamp KLI gelingt, erfahren Sie in diesem Video.
Tischzwinge mit Hebelgriff GTRH – ideal für die Fixierung von Führungsschienen
Schnell in Führungsschienen und Profilen spannt die GTRH mit bis zu 2.400 N.
Die Tischzwinge mit Hebelgriff GTRH besitzt keine Druckplatte – stattdessen ist ihr Festbügel speziell für Nuten im Format 12 x 8 mm geformt. Damit eignet sie sich perfekt zum Spannen in Profilen sowie auf Arbeitstischen. Beispielsweise lassen sich so Führungsschienen der Marken Festool, Protool, Metabo, Makita und Hitachi/Hikoki schnell und sicher fixieren. Dank Hebelgriff kann eine Spannkraft von bis zu 2.400 N erreicht werden.
20. Einhändig spannen mit der Kraft der Ganzstahlzwinge
Einhandzwingen zählen zu den Allround-Talenten in der Werkstatt und auf der Baustelle. Sie sind immer dann unverzichtbar, wenn das zu fixierende Werkstück gleichzeitig noch gehalten oder ein weiteres Werkzeug zum Ausrichten eingesetzt werden muss. Auch bei Überkopfarbeiten ist der Einsatz einer Einhandzwinge besonders vorteilhaft. Doch ist es ein Unterschied, ob leichte Paneele oder schwere Balken wie z. B. beim Bau eines Dachstuhls, Carports oder einer Pergola einhändig zu verspannen sind. Ist Power gefragt, so hält BESSEY auch hierfür eine Lösung parat: Die Einhandzwinge EHZ mit der Kraft einer klassischen Ganzstahl-Schraubzwinge.
Die Einhandzwinge EHZ bedienen Sie einfach von der Griffseite.
Kennzeichnend für die BESSEY Einhandzwinge EHZ ist ihr Pumphebel, der sowohl von der Schienenseite als auch von der Griffseite betätigt werden kann. Vorteil der Handhabung von der Griffseite: Die Hand muss nach dem Vorspannen per Pumpgriff zum finalen Festspannen mit dem Drehgriff nicht umgesetzt werden. Während des Fixierens über den Pumpgriff wird die Druckplatte durch eine elastische Buchse gerade gehalten. So kann sie in keiner Zwingenlage wegkippen. Durch Drehen am ergonomisch geformten 2-Komponenten-Kunststoffgriff mit Trapezgewinde kann bis zu 3.500 N Spannkraft erzielt werden. Das Entspannen erfolgt anschließend wie üblich durch Zurückdrehen der Spindel. Danach lässt sich der Gleitbügel durch Betätigen der roten Schnellverschiebe-Taste schnell und mühelos wieder zurückschieben.
Die Kombination aus Hebel und Spindel ist das Geheimnis der EHZ von BESSEY.
Die hohe Qualität der EHZ wird durch den Zwingenkörper aus vergütetem Stahl, dem Gehäuse und Hebel aus glasfaserverstärktem Polyamid sichergestellt. Die abnehmbaren Schutzkappen verfügen über glatte, gut haftende Oberflächen aus hochelastischem Kunststoff für schonendes Spannen. Die leistungsstarke Einhandzwinge EHZ gibt es in zwei Größen – mit 300 mm oder 600 mm Spannweite jeweils mit 100 mm Ausladung.
21. Einhändig spannen und spreizen mit leichten bis mittleren Spannkräften
Einhandzwingen von Bessey bei Spann- und Spreizarbeiten.
Viele alltägliche Fixierarbeiten erfordern nicht die Kraft einer Temperguss- oder Ganzstahlzwinge. Dennoch gilt es, das Werkstück zum Verleimen oder weiteren Bearbeiten exakt und sicher zu halten. Für diesen Fall eignen sich die BESSEY Einhandzwingen der Serie EZ perfekt. Setzen Sie diese für Spann- und Spreizarbeiten ein, die leichte bis mittlere Spannkräfte erfordern. Damit arbeiten Sie sicher und zuverlässig, da sie sich den gewünschten Erfordernissen anpassen.
Die EZ-Serie bietet vier Baugrößen S, M, L und XL mit entsprechenden Spannkräften von 20, 75, 140 und 270 kg. Sie umfasst insgesamt zehn Varianten mit Spannweiten von 110 bis 900 mm und Spreizweiten von 80 bis 1.090 mm. Damit deckt die Serie ein enorm großes Anwendungsspektrum ab. Mit den Einhandzwingen der EZ-Serie bewerkstelligen Sie leichte Bastelarbeiten, schwere Verleimarbeiten und Überkopfarbeiten problemlos. Zusätzlich ermöglicht Ihnen der Einsatz eine freie Hand zum Ausrichten des Werkstücks. Auch die Ergonomie und der praktische Komfort standen bei der Entwicklung der Einhandzwingen-Serie EZ im Fokus. Der hochwertige 2-Komponenten-Kunststoffgriff mit Pumphebel hinter der Schiene erlaubt sicheren Zugriff aus beiden Richtungen. Dank des im Griff integrierten Lösehebels verstellen Sie den Gleitbügel im Handumdrehen. Außerdem lösen Sie dadurch auch kinderleicht die festgespannte Zwinge. Wie Sie Einhandzwingen der Serie EZ richtig anwenden, erfahren Sie in diesem Video.
Bei vier Baugrößen und zehn Varianten ist für jede Anwendung das passende Werkzeug dabei!
Bei den drei größeren Ausführungen M, L und XL erfolgt das Umstecken des Oberteils von Spannen auf Spreizen werkzeuglos. Bedienen Sie die Lösemechanik einfach per Druckknopf. Die großen, weichen Schutzkappen schützen alle empfindlichen Oberflächen. In die Kappen ist zudem ein Kreuzprisma zum sicheren Fixieren runder, spitzer und kantiger Teile integriert.
Selbstverständlich werden auch bei der Einhandzwingen-Serie EZ ausschließlich hochwertige Materialien verwendet. So sorgen glasfaserverstärktes Polyamid sowie vergüteter und brünierter Stahl für die BESSEY-bekannte Langlebigkeit der Werkzeuge. Zudem bewahrt das Kunststoffgehäuse die Griffmechanik zuverlässig vor Staub und Spänen.
22. Einhändig spannen oder spreizen mit besonders vielen Einsatzmöglichkeiten
Mit der Einhandzwinge DuoKlamp von BESSEY ist nahezu alles möglich: Spannen und Spreizen. Egal ob punktgenau oder flächig, sowie Spannen vor, hinter oder seitlich der Schiene. Und das alles mit bis zu 120 kg Power. Wie Ihnen das gelingt, erfahren Sie in diesem Video.
Video: Einhandzwinge DuoKlamp von BESSEY
Die DUO liegt sicher und ausgewogen in der Hand. Das verdankt sie der parallelen Anordnung von Griff und Schiene. Insbesondere Montage-Arbeiten über Kopf lassen sich so bequem und sicher durchführen. Im einhändigen Gebrauch erreichen Sie den Lösehebel mit dem Daumen schnell. Dies ermöglicht dem Anwender per „Schnellverschiebung“ den Gleitbügel der Zwinge zügig anzulegen. Nach vollbrachter Arbeit entfernen Sie die Zwinge rasch wieder. Der Wechsel von Spannen auf Spreizen ist bei der DuoKlamp kinderleicht. Denn anstelle von Umbauen genügt hier einfach nur noch Umschalten. Ein Handgriff am Drehknopf reicht aus und die Funktionsänderung ist gemacht.
DuoKlamp: in vier Spannweiten erhältlich.
Die Einhandzwinge DUO hat große, ebene Spannbacken mit Softpads. Damit ist sie auch perfekt ausgestattet zum Fixieren empfindlicher Oberflächen, rechter Winkel sowie runder und spitzer Werkstücke. Wenn Sie die Schutzkappen abnehmen, kommen kleine „Nasen“ zum Vorschein. Sie finden selbst in kleinsten Kerben und auf minimalen Flächen Halt. Dadurch setzen Sie die DUO auch dort sicher zum Spannen und Spreizen ein. Die DuoKlamp ist in vier Spannweiten von 160 bis 650 mm mit jeweils 85 mm Ausladung erhältlich und ermöglicht Spreizarbeiten von 9 bis 685 mm.
23. Das passende Spannwerkzeug
Mit der Orientierungsmatrix behalten Sie den Überblick und finden das ideale Spannwerkzeug.
Jedes Projekt ist einzigartig und die Auswahl an Schraubzwingen riesig. Da ist es nicht immer leicht, auf Anhieb das passende Werkzeug zu finden. Aber genau darum geht es – das Werkzeug muss zur Aufgabe passen! Um die Auswahl zu erleichtern, bietet BESSEY auf der Homepage eine eigens entwickelte Orientierungsmatrix an. Damit lässt sich schnell und präzise die richtige Wahl treffen. Und mit dem passenden Werkzeug geht die Arbeit leichter von der Hand, wird sicherer und am Ende erfolgreicher.
24. Deckenstützen – mit dem passenden Zubehör echte Multitalente
Deckenstützen von Bessey kommen in unterschiedlichen Bereichen – wie etwa dem Teichbau – zur Anwendung.
Deckenstützen sind nicht nur im Trocken- und Innenausbau ein unverzichtbares Hilfsmittel. Sie lassen sich auch zur Sicherung von Türenund Fenstern, zum Verspannen von Netzen auf Balkonen und beim Teichbau einsetzen. Und mit dem passenden Zubehör zu noch viel mehr!
GS-zertifiziert für garantierte Sicherheit
Bereits die in drei Größen erhältliche Ausführung ST bietet Spannmöglichkeiten von 75 cm bis 2,90 m und ist bei maximaler Auszugslänge bis zu 60 kg belastbar. Soll es kraftvoller, bequemer und höher hinaus, dann bietet BESSEY mit der STE Variante die perfekte Lösung. Denn die in drei Größen verfügbare Eigenentwicklung ist die im Wettbewerbsvergleich bislang leistungsstärkste Ausführung. Ihre Belastungsgrenze reicht bei maximaler senkrechter Auszugslänge bis zu 160 kg und bei komplett eingefahrener Teleskopstange sogar bis zu 350 kg.
Die äußerst stabile Stahlkonstruktion und praktische Features ermöglichen Fixierarbeiten in einer Höhe von 1,45 m bis sogar zu 3,70 m. Da Pumpmechanismus und Schnellverschiebe-Taste fester Bestandteil des ergonomisch geformten Griffes sind, lässt sich die Stütze mit wenigen Handgriffen – auch einhändig – exakt auf die Erfordernisse einstellen und sicher wieder lösen. Der stufenlose Schwenkbereich der Kontaktflächen sowohl bei der ST als auch neuen STE reicht von -45° bis +45°. Dadurch, sowie dank rutschsicherer PVC-Kontaktflächen, sind sie selbst in Schrägen sicher einsetzbar.
Umfangreiches Zubehör für mehr Einsatzmöglichkeiten
BESSEY lässt mit seinen beiden Decken- und Montagestützen ST und STE keine Wünsche offen und kommt mit pfiffigem Zubehör in folgenden Fällen zum Einsatz:
Für Bauleuchten und Kameras
Die Multifunktions- / Laserhaltung STE-LH ist an runden und eckigen Trägerteilen werkzeuglos einsetzbar.
Laser, Kameras oder Bauleuchten lassen sich mit der Halterung STE-LH mit ¼ Zoll Gewindeaufnahme perfekt an der Deckenstütze befestigen.
Die L-Drehhalterung verfügt über zwei Rotationsaxen – 360° neben der Befestigungsklemme und 180° an der Gewindeaufnahme.
Bei breiter Druckverteilung
Die Abstützplatte STE-SP35 sorgt für eine breite Druckverteilung und ist sicher belastbar.
Für eine breitere Druckverteilung sorgt die Abstützplatte STE-SP35 aus leichtem Aluminiumprofil mit rutschhemmendem Zellkautschuk.
Sie lässt sich mit vier Sterngriffschrauben leicht und sicher auf der Kontaktfläche der Deckenstütze sicher fixieren.
Der stufenlose Schwenkbereich bleibt erhalten.
Bei gleichmäßiger Kraftverteilung
Das 350 g leichte Deckenstativ STE-DS ist passend für Deckenstützen.
Das Deckenstativ STE-DS sorgt für eine gleichmäßige Kraftverteilung durch seine dreiflügelig gestaltete, großzügige Abstützfläche.
Die Rundum-Fixierung am Stahlrohr sorgt für Sicherheit und verhindert ein versehentliches Kippen der Anlagefläche.
In diesem Video sehen Sie, wie einfach und bequem das Deckenstativ STE-DS werkzeuglos montiert wird.
Für einen absolut sicheren Stand

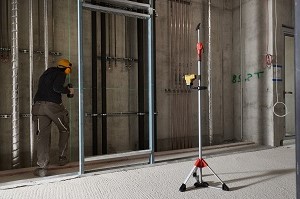

Das Baustativ STE-BS wiegt 1,5 Kg und dient als Zubehör für Deckenstützen.
Für absolut sicheren Stand der Deckenstützen – auch frei im Raum, ohne obere Verspannung – sorgt das Baustativ STE-BS.
Im Unterschied zu herkömmlichen Baustativen wirkt hier die Kraft punktuell nach unten, was sogar den Einsatz auf Treppenstufen ermöglicht.
Hergestellt aus Aluminium und glasfaserverstärktem Kunststoff ist das BESSEY Baustativ leicht und zugleich stabil.
Der Aufbau kann ohne zusätzliche Werkzeuge erfolgen.
Hier wird Ihnen aufgezeigt, wie zügig und komfortabel sich das Baustativ aufstellen lässt.
Strapazierfähige Kombitasche
Die Kombitasche STE-BAG von Bessey ist für die Aufbewahrung und den Transport von Deckenstützen geeignet.
Abgerundet wird das BESSEY Deckenstützen-Sortiment mit der strapazierfähigenKombitasche STE-BAG. Neben zwei Deckenstützen der Serie STE oder ST findet auch kleineres Zubehör in vier Außentaschen Platz. Die Tasche gewährt mit ihren gepolsterten Trageriemen einen komfortablen Transport und erleichtert mit dem langen Reißverschluss das Verstauen der Stützen. Die Länge der Tasche lässt sich an die darin transportierten Montagestützen anpassen. Detailliertere Informationen zu den Vorzügen der Kombitasche STE-BAG erhalten Sie in folgendem Video.
Mehr zum Thema Werkzeuge bei Tipp zum Bau
Gartenwerkzeug
Maurerwerkzeug
Messwerkzeuge
Schlagwerkzeug
Schneidewerkzeuge
Schraubwerkzeug
Sprühwerkzeug
Dieser Text wurde von den Redakteuren der erstellt
Online-Seminare, auch zum Thema Bauen, finden Sie unter
Mit Unterstützung von
Cookie-Zustimmung verwalten
Um Ihnen ein optimales Erlebnis zu bieten, verwenden wir Technologien wie Cookies, um Geräteinformationen zu speichern bzw. darauf zuzugreifen. Wenn Sie diesen Technologien zustimmen, können wir Daten wie das Surfverhalten oder eindeutige IDs auf dieser Website verarbeiten. Wenn Sie Ihre Zustimmung nicht erteilen oder zurückziehen, können bestimmte Merkmale und Funktionen beeinträchtigt werden.
Funktional
Immer aktiv
Der Zugriff oder die technische Speicherung ist unbedingt für den rechtmäßigen Zweck erforderlich, um die Nutzung eines bestimmten Dienstes zu ermöglichen, der vom Abonnenten oder Nutzer ausdrücklich angefordert wurde, oder für den alleinigen Zweck der Übertragung einer Nachricht über ein elektronisches Kommunikationsnetz.
Vorlieben
Die technische Speicherung oder der Zugriff ist für den rechtmäßigen Zweck der Speicherung von Voreinstellungen erforderlich, die nicht vom Abonnenten oder Nutzer beantragt wurden.
Statistiken
Die technische Speicherung oder der Zugriff, der ausschließlich zu statistischen Zwecken erfolgt.Die technische Speicherung oder der Zugriff, der ausschließlich zu anonymen statistischen Zwecken verwendet wird. Ohne eine Aufforderung, die freiwillige Zustimmung Ihres Internetdienstanbieters oder zusätzliche Aufzeichnungen von Dritten können die zu diesem Zweck gespeicherten oder abgerufenen Informationen allein in der Regel nicht zu Ihrer Identifizierung verwendet werden.
Marketing
Die technische Speicherung oder der Zugriff ist erforderlich, um Nutzerprofile zu erstellen, um Werbung zu versenden oder um den Nutzer auf einer Website oder über mehrere Websites hinweg zu ähnlichen Marketingzwecken zu verfolgen.
